打带缠绕膜一体机全解析：侧打、顶打与顶部覆膜技术详解

在现代物流包装领域，打带缠绕膜一体机已成为提高包装效率、降低人工成本的关键设备。这类设备通过整合打带与缠绕膜功能，实现了对托盘货物的全方位保护。本文将深入解析打带缠绕膜一体机的三种主要技术形态：侧打式、顶打式以及顶部覆膜式，分析它们的工作原理、技术特点、适用场景及选购要点，帮助读者全面了解这一高效包装解决方案。


打带缠绕膜一体机概述


打带缠绕膜一体机是现代包装工业中的**高效集成设备**，它巧妙地将传统打带机与缠绕机的功能融为一体，通过自动化控制系统实现对托盘货物的全方位包装保护。这类设备的核心价值在于解决了传统包装方式效率低下、人工成本高、包装效果不稳定等行业痛点，已成为物流、仓储、制造等领域不可或缺的包装利器。



从技术发展历程来看，打带缠绕膜一体机经历了从单一功能设备到多功能集成的演变过程。早期的包装作业需要分别使用打带机和缠绕机完成两道工序，不仅占用空间大，而且效率低下。随着自动化技术的进步，市场上出现了第一代打带缠绕一体机，实现了两种功能的简单组合。而如今，以穿剑式、顶部覆膜为代表的新型一体机已经能够实现完全无人化操作，包装效率可达30-50托/小时，大大提升了物流包装的自动化水平。



这类设备通常由以下几个核心系统组成：**转盘驱动系统**负责带动货物旋转；**打带机构**完成捆扎固定；**膜架系统**实现薄膜的预拉伸与缠绕；**升降装置**确保包装高度可调；以及**智能控制系统**（通常采用PLC编程）协调各部件动作。其中，转盘直径、包装高度、膜架预拉伸率等参数直接影响设备的适用范围和工作效率。



从市场应用来看，打带缠绕膜一体机已广泛应用于外贸出口、家具制造、电子电器、食品饮料、印刷造纸、制瓶、玻璃陶瓷、工艺品等多个行业。特别是在对包装要求较高的出口商品领域，这类设备能够确保货物在长途运输中不因捆扎不牢而散落，同时保持包装的整齐美观，满足国际贸易的严苛标准。



侧打式打带缠绕膜一体机技术解析


侧打式打带缠绕膜一体机是目前市场上**应用最广泛**的机型之一，它通过独特的穿剑式打带机构实现对货物侧面的捆扎固定，再配合缠绕膜完成全面包裹。这种设计完美结合了打带的牢固性与缠绕膜的防尘防潮特性，为托盘货物提供了双重保护。



**穿剑式打带技术**是这类设备的核心创新点。其工作原理是：打包机底部装有可伸缩的导轨，工作时导轨像"剑"一样穿过托盘底部，将捆扎带从一侧送至另一侧与龙门架连接。随后设备自动束紧捆扎带，确保货物捆扎牢固，最后通过高频摩擦机头连接捆扎带的两端并切断，完成一个工作循环。这一过程完全自动化，无需人工干预，大大提高了包装效率和一致性。



在实际应用中，侧打式一体机通常配备1到多道可选打带形式，用户可根据货物重量和稳定性需求自由设置打带数量。带子规格多为PP(聚丙烯)或PET(聚酯)材质，这两种材料都具有高强度、耐磨损的特点，能够承受运输过程中的各种应力。扬子智能的侧打式一体机缠绕规格可达(500-1100)mm*(500-1200)mm，包装高度500-2000mm，转盘规格1650mm，完全能满足中型货物的包装需求。



侧打式设备的**缠绕膜系统**同样表现优异。现代一体机多采用预拉伸膜架结构，预拉伸率可达250%，这意味着薄膜在被缠绕前已被充分拉伸，既节省了膜材料的使用量(约可降低30%的耗材成本)，又提高了包装的紧实度。膜架升降采用双链条结构，速度变频可调，确保不同高度货物都能获得均匀的缠绕效果。当断膜或缺膜时，系统能自动检测并暂停处理，避免包装中断或材料浪费。



这类设备的**智能控制系统**通常采用PLC可编程控制器配合文本屏或触摸屏操作面板，界面友好，操作简单。用户可自由设置工作程序，如缠绕圈数、转动速度、膜压力等参数。部分高端机型还具备远程控制功能，操作者可以在叉车上或一定距离外控制设备运行，同时处理其他事务，进一步提高工作效率。



侧打式一体机的**优势**主要体现在以下几个方面：首先，穿剑式打带机构捆扎牢固，特别适合重型或不规则形状货物的固定；其次，设备结构紧凑，占地面积小，一台机器即可完成传统两台设备的工作；再次，自动化程度高，可实现无人化打包，显著降低人工成本；最后，包装效果整齐美观，符合出口商品的高标准要求。



当然，这类设备也有其**局限性**。由于打带机构位于侧面，对于特别高大或顶部需要额外保护的货物，侧打式设计可能无法提供充分的顶部固定。此外，穿剑式机构对托盘底部的空隙有一定要求，极低间隙的托盘可能不适用。对于这些特殊需求，顶打式或顶部覆膜式一体机可能是更好的选择。



顶打式打带缠绕膜一体机特点与应用


顶打式打带缠绕膜一体机是针对特殊包装需求开发的**专业化设备**，它在侧打式基础上增加了顶部打带功能，通过"井字型"捆扎方式为货物提供全方位的固定保护。这种设计特别适合高大、易碎或顶部承重的重要货物，是目前许多高端包装场景的首选解决方案。



顶打式设备的核心创新在于其**立体捆扎系统**。与传统侧打式仅水平捆扎不同，顶打式一体机能够实现水平和垂直方向的多维固定。典型的工作流程是：设备首先通过转台旋转带动托盘货物转动，完成侧面缠绕膜包裹；随后升降装置带动打带机构上升至货物顶部，进行纵向的"井字型"打带；最后再补充侧面捆扎，形成立体的保护网络。扬子智能的打带护角缠膜包装一体机就是这种技术的代表产品，它通过穿剑式捆扎打带机和转台旋转的配合，实现对货物的井字打带，同时搭配小护角对货物边角进行额外保护。



顶打式设计的**关键技术突破**体现在以下几个方面：首先是打带路径的立体化设计，要求设备能够精准控制打带机构在三维空间中的运动轨迹；其次是捆扎张力的智能调节，不同方向的捆扎需要不同的张力参数以确保既不损伤货物又能提供足够固定力；最后是时序控制的精确性，打带与缠绕膜的工序配合需要毫秒级的同步精度。这些技术挑战使得顶打式设备通常比普通侧打式具有更高的技术含量和价格定位。



在实际应用中，顶打式一体机常与**护角装置**配合使用。护角通常由硬质塑料或瓦楞纸板制成，放置在货物的八个角上，打带时捆扎带会压紧护角，从而分散压力，避免捆扎带直接勒入货物造成损伤。这种设计特别适用于包装箱强度不高或内容物易碎的货物，如电子产品、玻璃制品、陶瓷工艺品等。护角不仅提供保护功能，还能增强包装的整体美观度和专业感，提升产品形象。



从性能参数看，顶打式一体机通常具有较大的**工作范围**和较高的**承载能力**。例如，扬子智能的某些型号包装高度可达2600mm，转盘承重2000kg，完全能满足大型工业产品的包装需求。转盘采用变频调速，转速0~15rpm可调，缓起缓停设计避免货物因突然启动或停止而发生移位。升降系统多采用双链条结构，运行平稳可靠，速度可达5M/min，确保高效率作业。



顶打式设备的**控制系统**也更为先进。除常规的PLC控制外，高端机型还配备人机对话界面，显示屏可实时显示设备运转情况，操作者可通过触摸屏直接设定各项参数，如顶部和底部的缠绕圈数、转动速度、膜压力等。数字化自由设置包装高度的起点和终点功能，使得设备能够适应不同高度货物的包装需求，实现真正灵活的包装方式。



这类设备的**主要优势**在于其全方位的保护能力。井字型捆扎加上缠绕膜的双重保护，使货物能够抵御运输过程中的各种震动和冲击；护角设计有效防止边角破损；自动化操作确保每件货物的包装质量一致。特别适合高价值、易损或需要长途运输的货物，如汽车零部件、精密仪器、高档家具等。



当然，顶打式一体机也存在一些**局限性**：设备结构相对复杂，维护成本较高；由于增加了顶部打带机构，整体占地面积通常比侧打式更大；包装周期相对较长，效率一般在20-30托/小时，低于纯侧打式的30-50托/小时。因此，用户在选择时应根据自身货物特点和包装需求进行权衡。

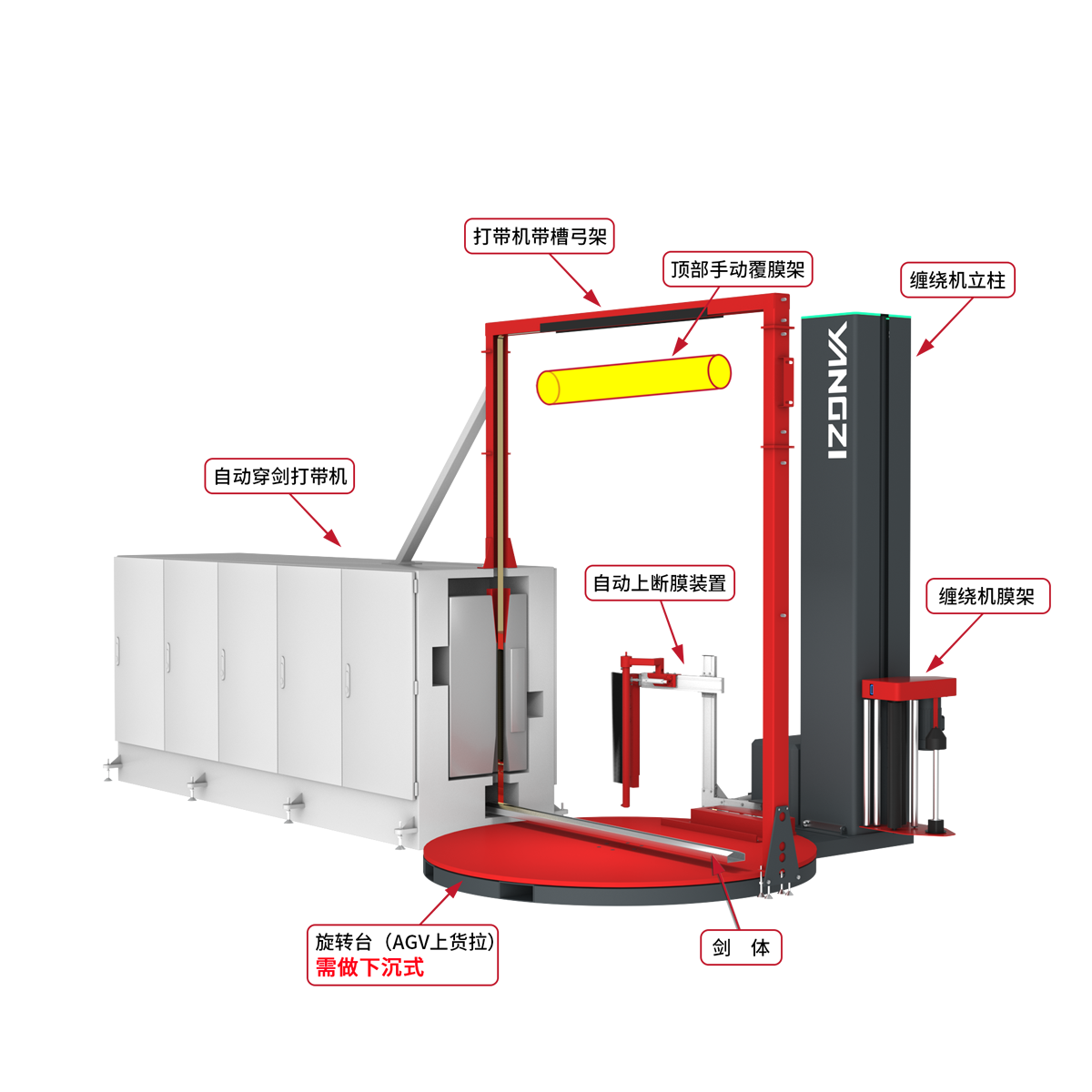

扬子顶打打带缠膜一体机
顶部覆膜式打带缠绕膜一体机技术深度剖析


顶部覆膜式打带缠绕膜一体机代表了当前包装设备的**高端技术水准**，它在传统侧打基础上创新性地加入了顶部薄膜覆盖功能，通过机械臂精确控制薄膜覆盖货物顶部，实现对货物的全密封保护。这种设计特别适合需要防尘、防潮的高标准包装场景，如食品、医药、电子产品等行业。



顶部覆膜技术的**核心原理**在于送膜装置的多角度转动能力。专利技术显示，这类设备的送膜装置能够在对物品侧面缠绕薄膜的工作角度与进行顶部覆膜的工作角度之间灵活转动。具体工作流程为：送膜装置首先在物品侧面完成常规缠绕；当需要进行顶部覆膜时，送膜装置从出膜位置低于物品顶部开始上升，同时向顶部覆膜角度转动；当出膜位置超过物品顶部后开始下降，同时回转至侧面缠绕角度；在此过程中物品持续旋转，完成一条对角线方向的顶部覆膜。重复这一过程，最终在顶部形成交叉的薄膜覆盖网络。



从机械结构来看，顶部覆膜设备的关键在于**可旋转的送膜装置**设计。这种装置通常包括电机、主动齿轮、水平轴和从动齿轮等部件。电机驱动主动齿轮，通过与固定在升降连接部件上的从动齿轮啮合，实现送膜装置绕水平轴的转动。精妙的齿轮减速配合设计使得送膜装置的转动速度慢于主动齿轮自转速度，确保覆膜过程的平稳精准。水平轴安装在送膜装置的安装板上，通过轴承与从动齿轮连接，整个结构紧凑可靠。



**覆膜路径规划**是另一项技术难点。理想情况下，物品顶部被视为四边形，覆膜起点和终点分别设在对角线顶点。以顶点a2为起点、a4为终点完成第一条覆膜，然后物品旋转，以顶点a1为起点、a3为终点完成第二条覆膜，如此循环，确保每个顶点都至少被作为起点和终点各一次。这种路径设计不仅覆盖全面，而且形成的交叉网络具有极好的固定效果。对于特殊形状货物，也可将顶部视为五边形、六边形等多边形，调整覆膜路径。



在实际操作中，顶部覆膜通常与**侧面缠绕**配合进行。推荐的工作顺序是：先进行一定圈数的侧面绕膜；然后执行顶部覆膜；最后完成剩余圈数的侧面绕膜。这种分段式缠绕策略既提高了效率，又能更好地加固顶部覆膜。更专业的是，在顶部覆膜结束后，可先对处于物品侧面的覆膜部分进行额外几圈的侧面绕膜，进一步增强顶部固定的牢固度。



扬子智能的全自动缠绕机+顶部覆膜机具备**高度自动化**特性：装有自动上膜、断膜、粘膜机构及遥控装置，操作人员可在叉车上或远程控制设备运行。其技术参数令人印象深刻：包装高度可达2600mm，转盘直径1800mm，顶部覆膜尺寸宽1700mm(长度可调)，覆膜升降速度5M/min，拉膜速度12M/min。这些参数确保了设备能够高效处理大多数工业包装需求。



扬子智能的另一款高端顶部覆膜一体机具备19项**先进特性**，包括自动感测货物高度、加固缠绕功能、转盘变频调速(0~14rpm)、整体回转链轮、动力预拉伸机构(可达250%)、双链条传动结构等。特别是其数字化自由设置包装高度起点和终点的功能，实现了前所未有的包装方式灵活性。

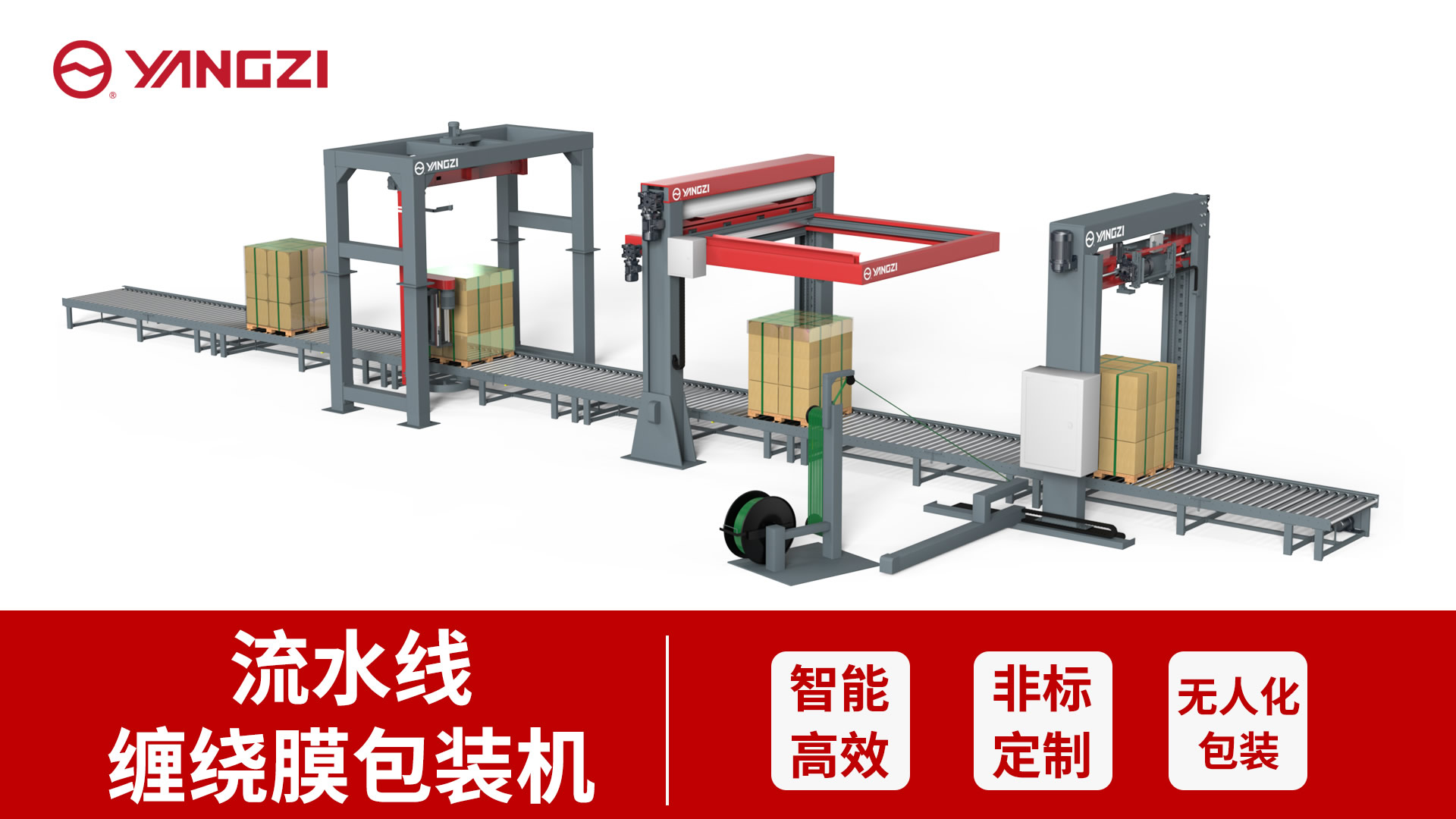

扬子智能的在线式薄膜缠绕覆膜机则针对**流水线作业**优化，可根据需求选择纯缠膜或缠膜+顶部覆膜工作模式。其机器动作流程包括输送、定位、缠膜、上断膜、拂膜、PE覆顶膜拉伸、切膜等完整序列，完全适应现代化企业的自动化包装需求。这类设备包装效率可达20-30托盘/小时(缠膜+覆膜模式)，显著降低劳动强度，减少人力成本。



顶部覆膜技术的**主要优势**在于其卓越的密封性和美观度。全密封包装有效防尘防潮，提高包装档次；自动化操作确保每件货物包装质量一致；交叉覆膜路径提供额外的固定效果。尤其适合食品、药品、电子产品等对包装环境要求严格的行业。



不过，这类设备也存在一定**局限性**：结构复杂导致设备价格较高；覆膜过程相对耗时，整体效率低于纯侧打设备；对操作人员的技术要求更高。因此，适合包装要求高、产品附加值大的应用场景，对于普通包装需求可能略显奢侈。


扬子覆顶打带缠膜一体机
三种技术的对比分析与选购指南


了解了侧打式、顶打式和顶部覆膜式三种打带缠绕膜一体机的各自特点后，我们需要进行系统的**对比分析**，帮助用户根据自身需求做出明智的设备选型决策。这三种技术各有侧重，适用于不同的包装场景和货物特性，理解它们的关键差异点至关重要。



从**包装效果**维度比较：侧打式主要提供侧面捆扎和薄膜包裹，适合常规货物的固定和基础保护；顶打式通过井字型捆扎实现立体固定，特别适合高大或不稳定货物的全方位固定；顶部覆膜式则提供全密封包装，防尘防潮性能最佳，包装外观也最为美观专业。如果货物需要长途运输或储存于恶劣环境，顶部覆膜的优势尤为明显。



**工作效率**方面，三种机型存在明显差异。纯侧打式设备效率最高，通常可达30-50托盘/小时；顶打式由于增加了顶部捆扎工序，效率降至10-30托/小时；而顶部覆膜式因覆膜过程较为复杂，效率进一步降至20-30托/小时(缠膜+覆膜模式)。对于大批量、对效率要求高的场景，侧打式可能是更经济的选择。



从**设备成本**角度考量：侧打式结构相对简单，价格通常最为亲民；顶打式因增加了顶部打带机构和护角装置，价格上浮约30-50%；顶部覆膜式技术含量最高，价格通常是侧打式的1.5-2倍。用户需要权衡初期投资与长期包装质量要求之间的关系。



**适用货物类型**也有显著区别：侧打式适合常规箱装货物、日用品等；顶打式特别适合高大货物(如家具)、易碎品(如玻璃陶瓷)或不规则形状货物；顶部覆膜式则最适合对环境敏感的食品、药品、电子产品等。扬子智能的悬臂式带覆顶缠绕机甚至专为超大超重货物设计，缠绕高度达1800mm，输送线称重2000KG。

选购打带缠绕膜一体机时，需要考虑以下**关键因素**：


1. **货物特性**：包括尺寸、重量、形状、易碎性等。扬子智能的穿剑式缠绕机缠绕规格为(500-1100)mm*(500-1200)mm，包装高度500-2000mm，转盘承重2000kg，这些参数应与您的货物匹配。



2. **包装要求**：是否需要防尘防潮？是否需要特别牢固的固定？对于普通保护，侧打式足够；高标准保护则需要顶打或覆膜式。



3. **生产节拍**：根据日均包装量选择匹配效率的设备。扬子智能的全自动遥控缠绕覆顶包装机效率为30~40托/小时，可作为参考。



4. **厂房条件**：检查设备尺寸与厂房空间是否匹配。例如某些型号外形尺寸为2960*2625*3100mm，需确保安装空间足够。



5. **扩展需求**：是否未来会包装不同类型货物？选择参数范围更广的设备更具灵活性。



6. **预算范围**：从十几万到几十万不等，根据资金计划选择性价比最优的方案。



对于**特殊需求**，还可考虑以下增值功能：防爆设计(适合化工等危险环境)；远程控制功能(操作更灵活)；多语言界面(适合出口企业)；数据记录功能(质量追溯)等。扬子智能的全自动托盘打带缠膜一体机防爆缠绕机就采用了防爆材料和设计，确保特殊环境下的安全运行。



**维护保养**也是选购时需要考虑的因素。结构越复杂的设备，维护成本通常越高。选择具有良好售后服务网络的品牌非常重要。扬子智能等专业厂商提供从咨询服务、自动化方案设计到设备安装调试、人员培训和后续跟踪为一体的整体配套解决方案，值得考虑。



最后，建议潜在购买者进行**实地考察**和**样机测试**。许多供应商提供样机演示服务，亲眼见证设备运行效果比任何参数描述都更有说服力。同时，也可以借此评估供应商的技术实力和服务水平，确保长期合作的可靠性。


无论选择哪种类型的打带缠绕膜一体机，扬子智能都能提供专业的技术支持和可靠的售后服务，确保您的包装生产线高效稳定运行。
